3D Insole 과 UCBL

3D Insole(맞춤깔창)

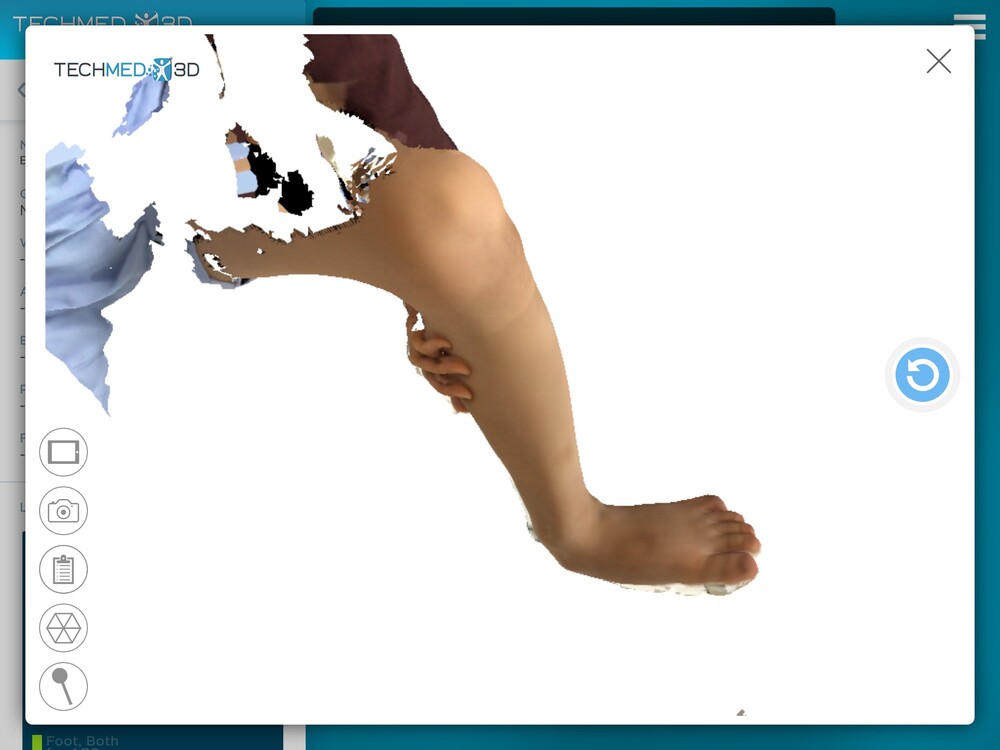

3D Scanner  로 발의 3차원 형상을 측정하고, 3D CAD 프로그램을 이용해 교정구조를 설계한 후, 3D Printer 로 인쇄하여 제작하는 맞춤깔창입니다.


3D Insole 이 필요한 이유

일반적으로 맞춤깔창을 제작할 때에는 발바닥과 아치를 지지하는 구조로 제작하지만, 발목이 많이 꺾여 있어서 이를 바로잡는 강력한 교정구조가 필요할 때에는 복숭아뼈 아래까지 발의 내측과 외측을 지지하고, 뒤꿈치를 깊고 정확하게 감싸서 지지하여 주여야 교정이 잘 됩니다.

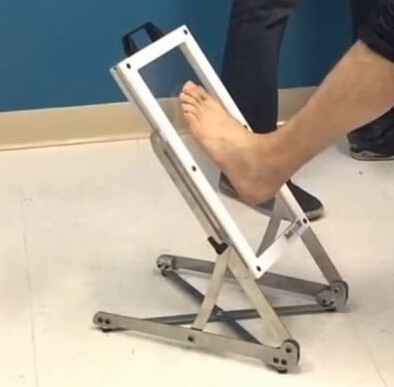

맞춤깔창을 이런 구조로 제작하기 위해서는, 풋폼(폼박스) 같이 발바닥과 아치 형상만 측정할 수 있는 방법은 적합하지 않고, 발목 아래 형상을 잘 측정할 수 있는 3D Scan 이나 석고 취형 방법이 적합합니다.

그러나, 석고취형의 경우에는 교정구조를 넣는 과정에서 필요한 각도 변환 등이 매우 어렵고 부정확하기 때문에, 3D CAD 프로그램으로 교정구조를 설계하는 3D Insole 이 가장 좋습니다.


3D Insole 과 UCBL

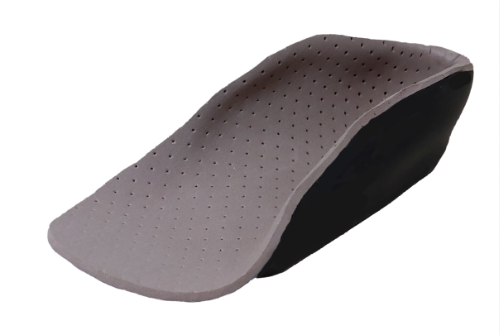

3D 방식으로 제작하는 Insole 중에서도 강력한 교정력을 갖기 위해서 복숭아뼈 아래까지 높이 올라오고 뒤꿈치를 높이 감싸는 구조의 Insole 을 UCBL 이라고 부릅니다.

UCBL

UCBL이란?

University of California Biomechanic/Berkery Laboratory 에서 개발한 발교정구로서, 발바닥 뿐만 아니라 발목까지의 발 모양을 스캔 또는 석고취형하여 제작하는 강한 교정력을 가진 발교정구입니다.


UCBL은 기능성깔창(맞춤깔창)과 어떻게 다른가?

UCBL은 아치 밑에서만 받쳐주는 일반 인솔(기능성깔창)과 달리, 아치 보다 훨씬 위까지 벽을 만들어서 아치가 몸 안쪽으로 무너지는 것을 안정적으로 막아줍니다. 몸 바깥쪽에도 높은 벽을 만들어서, 아치가 무너진 발이 몸 바깥쪽으로 회전하는 것을 막아줍니다. 또한, 뒤꿈치가 깊어서 종골(뒤꿈치뼈)가 좌우로 기울어지는 것을 막아줌으로써, 발목이 종아리와 일직선으로 잘 정렬될 수 있도록 잡아줍니다.


일반운동화에 착용 가능

UCBL은 AFO와 다르게 보조기전용운동화가 아닌 일반운동화에도 착용이 가능하기 때문에, 적극적인 훈련을 위해서는 AFO를 착용하고 일상적인 외출에서는 UCBL을 착용할 수 있어서 편리합니다.

어떤 경우에 UCBL이 유용한가

Over Pronation(회내)

발목이 몸 안쪽으로 꺾이는 변형을 Pronation(회내)이라고 합니다. Pronation 은 3가지의 변형이 복합적으로 나타나는 것인데, 첫째 발 뒤꿈치뼈(종골)이 몸 바깥으로 들리면서 뒤에서 볼 때 몸 안쪽으로 기울어지는 것처럼 보이는 Eversion 변형과, 둘째 발목과 발이 이루는 각도가 작아지는 족배굴곡 변형과, 셋째 발의 중간부터 앞 부분이 몸의 바깥쪽으로 편향되는 Abduction 변형이 복합적으로 일어나는 변형입니다.

Pronation 은 정상보행 중에도 일어나는 움직임이지만, 장애가 있거나 발에 문제가 있는 경우에는 과도한 Pronation 이 나타나는 경우가 있습니다.


Over Pronation 이 야기하는 문제

Over Pronation 이 있는 경우에는 보행 시에 체중이 엄지와 검지발가락에 집중되면서 엄지발가락이 몸 바깥쪽으로 편향되는 무지외반증을 유발하고 체중을 발바닥 전체로 분산시키는 능력이 떨어져서 걷거나 뛸 때 발의 충격을 잘 흡수하지 못합니다.

발목 관절도 몸 안쪽으로 꺾여 있기 때문에 서 있거나 걸을 때 매우 불안하고 발목에 스트레스가 많이 가해집니다.

종아리뼈가 바깥쪽으로 회전하게 되고 이것이 무릎에도 통증을 야기합니다.

좌우 아치의 불균형이 일어나기 쉬우며, 이것이 상체까지 전달되어 마치 다리길이 차이가 있는 것 같이 좌우 어깨 높이 차이, 고개가 한 쪽으로 기울어지는 문제, 척추측만증 등의 다양한 문제를 유발할 수 있습니다.


UCBL이 Over Pronation 을 개선하는 효과

UCBL은 몸 안쪽에서 보면 아치 위까지 올라오는 강력한 아치서포트를 제공합니다. 뒤꿈치에서 보면 뒤꿈치를 정밀하고 높게 똑바로 잡아줍니다. 이 두 가지 구조로 인하여 몸 안쪽으로 꺾어져 있는 발목이 뒤에서 볼 때 똑바로 서게 됩니다.
또한, 발 앞쪽으로 몸 안쪽과 몸 바깥쪽에 높은 벽이 세워져 있어서, 발 앞쪽이 바깥으로 나가는 것을 막아서 Abdcution 을 바로잡아 줍니다.


AFO vs. UCBL

Foot Drop, Crouch Gait, Toe Walking(까치발) 이 없는 경우에는 발목의 족배굴곡이나 족저굴곡을 콘트롤 하지 않아도 되기 때문에, UCBL 만으로도 낮아진 아치나 Pronation 변형을 잘 교정할 수 있습니다. 다만, 이 경우에도 Back Knee(Knee Hyperextension, Genu Recurvatum)가 있거나 무릎이 불안할 경우에는 AFO 또는 KAFO 로 콘트롤해야 하므로, UCBL만 사용할 수는 없습니다.


UCBL을 착용할 수 있는 운동화

장애의 정도가 심하지 않아서 어느 정도 보행이 되는 경우에는 운동화를 착용하기 위해서 발목보조기 대신 1:1 맞춤 UCBL을 착용할 수 있습니다. AFO를 착용하면 반드시 보조기전용신발을 신어야 하지만, UCBL을 착용하면 운동화를 신을 수 있습니다.

그러나, UCBL에는 아치의 좌우를 받쳐주는 벽이 들어가 있어서 좌우가 두껍고, 뒤꿈치 높이 올라가 있는 구조가 있기 때문에, 평소 보다 약간 더 크고 뒤꿈치가 높은 High-cut 타입의 운동화가 바람직합니다.

3D UCBL 제작비

최초 제작 시 350,000원, 동일 사양으로 추가 제작 시 150,000원

모두 좌우 한 쌍 제작 가격입니다.


건강보험/지자체 보조금이 적용되지 않음

3D UCBL은 국내에서는 건강보험이 적용되지 않고 보조금이 없습니다.

3D UCBL은 항상 좌우 쌍으로 제작합니다. 좌우 아치서포트를 동일하게 해야 몸의 좌우균형이 가능하기 때문입니다.


* 3D UCBL의 가격은 특수한 사양이나 당사 사정으로 변경될 수 있습니다.
